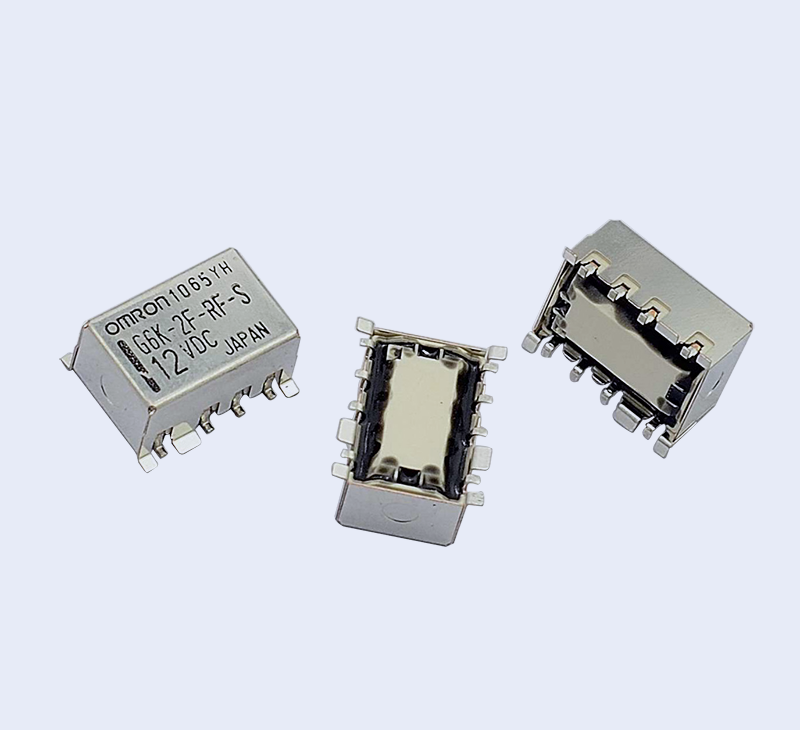

G6K(U)-2F(P)-RF(-S,-T) 表面安裝高頻繼電器
支持表面封裝的 1GHz/3GHz頻段小型2極高頻繼電器
? 出色的1GHz頻段高頻特性。
插入損耗：0.2dB以下、
絕緣接點間：20dB以上/異極間：30dB以上。
? 長10.3mm×寬6.9mm×高5.4mm的超小型。
? 額定消耗電力100mW的高靈敏度。
? 備有單穩型、1繞阻閉鎖型等產品。
? 還有省面積規格的產品（G6K（U）-2F-RF-S），為您節省安裝空間。
? 在支持3GHz頻段（G6K（U）-2F-RF-T）的同時，實現省面積。
? 還備有印刷基板用端子（通孔端子/G6K-2P-RF）可供選擇。
●S表面安裝端子型標準型號
標準規格
| 種類 | 構造 | 接點構成 | 線圈額定電壓(V) | 型號 | 最小包裝單位 |
|---|---|---|---|---|---|
| 單穩型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2F-RF |
300個/托盤 300個/卷 |
| 1繞組閉鎖型 | DC 3, 4.5, 5, 12, 24 | G6KU-2F-RF |
| 種類 | 構造 | 接點構成 | 線圈額定電壓(V) | 型號 | 最小包裝單位 |
|---|---|---|---|---|---|
| 單穩型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2F-RF-S |
300個/托盤 300個/卷 |
| 1繞組閉鎖型 | DC 3, 4.5, 5, 12, 24 | G6KU-2F-RF-S |
| 種類 | 構造 | 接點構成 | 線圈額定電壓(V) | 型號 | 最小包裝單位 |
|---|---|---|---|---|---|
| 單穩型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2F-RF-T |
300個/托盤 300個/卷 |
| 1繞組閉鎖型 | DC 3, 4.5, 5, 12, 24 | G6KU-2F-RF-T |
| 種類 | 構造 | 接點構成 | 線圈額定電壓(V) | 型號 | 最小包裝單位 |
|---|---|---|---|---|---|
| 單穩型 | 塑料密封型 | DPDT(2c) | DC 3, 4.5, 5, 12, 24 | G6K-2P-RF | 30件/根 |
| 注 | 1. | 訂購時，請注明線圈額定電壓（V）。 | |
| 例：G6K-2F-RF |
|
||
| 此外，交付時的包裝標記及產品上標注的電壓規格為□□VDC。td> | |||
| 2. |
訂購帶狀包裝時，請?jiān)谛吞?hào)末尾加上-TR03。 例：G6K-2F-RF-TR03 DC3 每卷的繼電器個數：-TR03 300個 繼電器本體上并沒有-TR標記。（型號末尾無-TR03標記時為托盤包裝。） 此外，帶狀包裝的最小訂貨單位為1卷（最小包裝單位300個×1卷=300個）。 |
||
| 3. | 表面安裝端子型為防濕包裝，印刷電路板用端子型為無防濕包裝。 | ||
操作線圈
單穩型
(G6K-2F(P)-RF(-S, -T))
| 額定電壓(V) | DC 3 | DC 4.5 | DC 5 | DC 12 | DC 24 | |
|---|---|---|---|---|---|---|
| 額定電流 (mA) | 33.0 | 23.2 | 21.1 | 9.1 | 4.6 | |
| 線圈電阻 (Ω) | 91 | 194 | 237 | 1,315 | 5,220 | |
| 動作電壓 (V) | % | 80% 以下 | ||||
| 復位電壓 (V) | 10% 以上 | |||||
| 最大容許電壓 (V) | 150% | |||||
| 消耗功率(mW) | 約100 | |||||
| 額定電壓(V) | DC 3 | DC 4.5 | DC 5 | DC 12 | DC 24 | |
|---|---|---|---|---|---|---|
| 額定電流 (mA) | 33.0 | 23.2 | 21.1 | 9.1 | 4.6 | |
| 線圈電阻 (Ω) | 91 | 194 | 237 | 1,315 | 5,220 | |
| 動作電壓 (V) | % | 75% 以下 | ||||
| 復位電壓 (V) | 75% 以下 | |||||
| 最大容許電壓 (V) | 150% | |||||
| 消耗功率 (mW) | 約100 | |||||
| 注 | 1. | 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。 |
| ? | 2. | 動作特性為線圈溫度在+23℃時的值。 |
| ? | 3. | 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 負載 | 阻性負載 |
|---|---|
| 額定負載 |
AC125V, 0.3A DC30V, 1A 1GHz, 1W * |
| 額定通電電流 | 1A |
| 接點電壓的最大值 | AC125V、DC60V |
| 接點電流的最大值 | 1A |
|
G6K(U)-2F(P)-RF(-S) | G6K(U)-2F-RF-T | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 GHz | 1 GHz | 3 GHz | ||||||
| 絕緣 | 同極接點間 | 20 dB 以上 | 20 dB 以上 | 18 dB 以上 | ||||
| 異極接點間 | 30 dB 以上 | 25 dB 以上 | 25 dB 以上 | |||||
| 插入損耗 | 0.2 dB 以下 | 0.2 dB 以下 | 0.6 dB 以下 | |||||
| V.SWR | 1.2 以下 | 1.2 以下 | 1.4 以下 | |||||
| 通過電力的最大值 | 3 W *1 | |||||||
| 開關電力的最大值 | 1 W *2 | |||||||
| 注 | 1. | 測量體的變換器為 50 Ω. |
| ? | 2. | 上述值為初期值 |
| ? | *1 | 在微小負載領域中，使用在需要高頻特性的高可重復性能（再現性）的行業 （試驗計測設備、ATE等）時，請向您的歐姆龍代表咨詢。 |
| ? | *2 | 負載側為V.SWR≤1.2時的值。 |
|
單穩型 | 1繞組閉鎖型 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| G6K-2F(P)-RF(-S, -T) | G6KU-2F-RF(-S,T) | ||||||||
| 接觸電阻 *1 | 100 mΩ 以下 | ||||||||
| 動作 (置位) 時間 *2 | 3ms以下 (約 1.4 ms) | 3ms以下 (約 1.2 ms) | |||||||
| 復位 (重置) 時間 *2 | 3ms以下 (約 1.3 ms) | 3ms以下(約 1.2 ms) | |||||||
| 最小為止、重置脈沖時間 | --- | 10 ms | |||||||
| 絕緣電阻 *3 | 1,000 M Ω 以上 (DC500V兆歐表) | ||||||||
| 耐壓 | 線圈與接點之間 | AC750V, 50/60Hz 1min | |||||||
| 異極接點間 | AC750V, 50/60Hz 1min | ||||||||
| 同極接點間 | AC750V, 50/60Hz 1min | ||||||||
| 線圈·接點與接地間 | AC500V, 50/60Hz 1min | ||||||||
| 震動 | 耐久 | 10～55～10 Hz, 單振幅2.5mm (雙振幅5mm)、55～500Hz, 300m/s2 | |||||||
| 誤動作 | 10～55～10 Hz, 單振幅1.65mm (雙振幅3.3mm)、55～500Hz, 200m/s2 | ||||||||
| 沖擊 | 耐久 | 1,000 m/s2 | |||||||
| 誤動作 | 750 m/s2 | ||||||||
| 壽命 | 機械 | 5,000萬次以上 (開關頻率36,000次/h) | |||||||
| 電氣 | 10萬次以上 (開關頻率1,800次/h) | ||||||||
| 使用環境溫度 | -40oC ～ 70oC (無結冰、無凝露) | ||||||||
| 使用環境濕度 | 5% ～ 85% | ||||||||
| 重置 | 約 0.95 g | ||||||||
| 注. | ? | 以上的為初始值 |
| ? | 1. | 測量條件：根據電壓下降法，在DC1V 10mA的條件下。 |
| ? | 2. | （）內的值為實際值。 |
| ? | 3. | 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 |
|
標準型 G6K-2F-RF G6KU-2F-RF
|
||||||||||
|
印刷基板加工尺寸 (頂視圖) 尺寸公差為:±0.1mm |
端子配置/ 內部接線圖 (頂視圖)  注.請注意線圈極性。 |
|||||||||
|
||||||||||
|
?
|
||||||||||
|
省封裝面積型 G6K-2F-RF-S G6KU-2F-RF-S |
||||||||||
|
印刷基板加工尺寸 (頂視圖) 尺寸公差為:±0.1mm |
端子配置/ 內部接線圖 (頂視圖)  注.請注意線圈極性。 |
|||||||||
|
||||||||||
|
3GHz對應規格 G6K-2F-RF-T, G6KU-2F-RF-T |
||||||||||
|
印刷基板加工尺寸 (頂視圖) 尺寸公差為:±0.1mm PCB 信息 層壓結構: 2L 成品厚度: 0.6 mm 銅厚度: 18 μm |
端子配置/ 內部接線圖 (頂視圖)  注.請注意線圈極性。 |
|||||||||
|
||||||||||
| ? | ||||||||||
|
印刷基板用端子 G6K-2P-RF |
||||||||||
|
PCB安裝孔 （底視圖） 尺寸公差為:±0.1mm  PCB 信息 層壓結構: 2L 成品厚度: 0.6 mm 銅厚度: 18 μm |
端子排列/ 內部連接 （底視圖）  注.請注意線圈極性。 |
|||||||||
|
? | |||||||||
